سیستم گیربکس یکی از انواع نسل قدیم سیستم های آسانسور میباشد که کاربردهای بسیاری در پروژه های مسکونی و ساختمانی دارد. در ادامه بیشتر با این سیستم آشنا میشویم.
آسانسور کششی به دو دسته آسانسور کششی گیربکس و بدون گیربکس تقسیم می شوند. آسانسور گیربکس (gearbox elevator) در واقع به آسانسوری گفته میشود که نیروی محرکه ورودی از الکتروموتور به قرقره کششی از طریق یک چرخ دنده باشد. هسته ی اصلی یک آسانسور موتور آن است که کلیه عملیات بالابردن و پایین آوردن کابین را بر عهده دارد زیرا نیرویی که لازم است تا کابین جابجا شود توسط موتور آسانسور تامین می شود

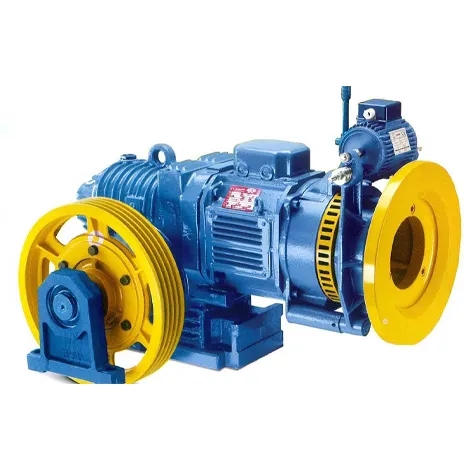

![موتور گیربکس ایتالیایی](https://api.owjlift.com/uploads/gearbox_elevator_intext_0c4f9c23cd.webp")
آسانسورهای کششی که شامل دو سیستم گیرلس و گیربکس هستند. سیستم گیربکس با قابلیت حمل بار سنگین، مناسب برای پروژه‌های تجاری و صنعتی در ارتفاع های کم است، در حالی که مدل‌های گیرلس با صرفه‌جویی در مصرف انرژی و عملکرد بی‌صداتر، گزینه‌ای مناسب برای سرعت های بیشتر و تعداد طبقات بالا محسوب میشود. اگر به دنبال راهکارهای مناسب و حرفه‌ای برای ساختمان خود هستید، با کارشناسان اوج لیفت 0513103 تماس بگیرید.
لوازم آسانسور گیربکس به دو دسته درب و ریل و راه اندازی تقسیم میشود:
دسته بندی لوازم | نام لوازم |
درب و ریل | ریل T9، ریل T5، ریل T16، براکت T5، براکت T9، براکت T16، پیچ و مهره 8 و 10 و 12، لقمه T5، لقمه T9، لقمه T16 |
راه اندازی | تابلو فرمان، جعبه کارکدک، درب کابین، کمان مکانیکی، تراول کابل، داکت 3 و 10، روغندان، شستی طبقات و کابین، قفل درب طبقه، UPS و ... |

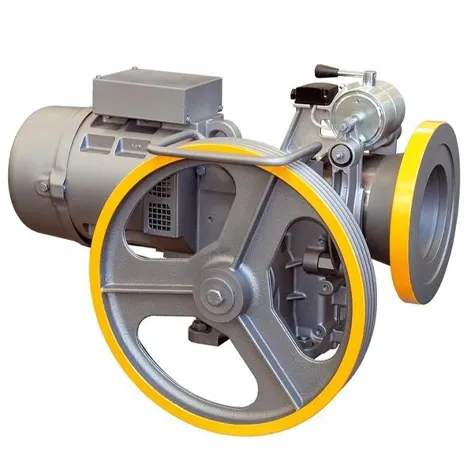

موتور گیربکس در اتاقکی به نام موتورخانه در بالای چاه آسانسور قرار می گیرد، این نوع موتور آسانسور قدیمی تر و نسبت به نوع گیرلس ارزان تر است. اما وجود گیربکس در موتور، مصرف انرژی و برق را به مراتب بیشتر خواهد کرد و به همین دلیل بازده کاری این نوع آسانسور پایین تر می آید. نوع ترمز موتور در آسانسورهای گیربکسی از نوع ترمز دیسکی می باشد که فرسایش لنت ترمز در این نوع از موتور آسانسور بالاتر است و لنت ترمز باید در هر دوره سرویس ماهیانه بررسی شود.
موتور های گیربکس شامل موتور های ایرانی و خارجی میباشد که در جدول زیر مشخص شده اند:
برند خارجی: ایتال، اکر، سیتور، سیکور و مونتاناری
برند ایرانی: بهران، الکو،یونیک، ABB
مزیت اصلی آسانسور گیربکس، نصب آسان، هزینه نگهداری پایین و قیمت مناسب (در مقایسه با آسانسور هیدرولیک و آسانسور گیرلس می باشد)
سرعت اسانسور گیربکس با نوع اجرای 1به 1 ، یک متر برثانیه می باشد. اگرچه حداکثر سرعت گیربکس از آسانسور گیرلس کمتر است اما از نوع هیدرولیکی بالاتر می باشد.
تجهیزات این نوع آسانسور به دلیل رایج بودن در بازار و صنعت ساختمان، بسیار در دسترس و قابل تامین می باشند. ضمن اینکه با هزینه های مناسب نمونه ی تولیدات ساخت ایران در بازار موجود می باشد.
برای نصب انواع آسانسور، در ابتدا باید آماده سازی چاله یا شفت صورت گیرد. بعد از نصب داربست و آستر سفید چاله اسانسور، اجرای شاسی کشی و اسکلت انجام می شود.
در نصب آسانسور ارتفاع مورد نیاز از کف چاهک تا سطح کف سازی شده اولین توقف آسانسور حداقل باید ۱۵۰ سانتیمتر باشد. این حداقل ارتفاع به جهت نصب سکوهای ضربه گیر و محل جان پناه سرویسکار است.
ساخت و آماده سازی اتاق موتورخانه براساس الزمات استانداردی ، باید صورت گیرد. پنجره جهت تهویه هوا، درب بازشو عرض 90 سانتی و ارتفاع 200 سانتی، که به بیرون موتورخانه باز شود مورد نیاز است. (برای مطالعه پیش نیاز های نصب آسانسور اینجا کلیک کنید)
بعد از اجرای ابنیه دور دربهای طبقات و اماده سازی موتورخانه، به سراغ بخش مکانیکال آسانسور میرویم، برداشت ابعاد دقیق کابین، طراحی داخلی فضای کابین آسانسور که صورت تخصصی توسط تیم طراحی اوج لیفت صورت می گیرد، ساخت کابین در حدود 15 تا 30 روز طول خواهد کشید.
نصب و راه اندازی اسانسور با اجرای تابلوفرمان، جعبه سه فاز و درب طبقه همکف به پایان می رسد.
قبل از پیدایش نسل جدید آسانسور ها با موتور گیرلس،از آسانسور گیربکس در همه پروژه ها اعم از ساختمانی، تجاری و اداری استفاده میشد. در حال حاضر از موتور گیربکس بیشتر در پروژه های مسکونی با ظرفیت 6 و 8 نفره، آسانسور های سد و آسانسور های برج کارخانه سیمان استفاده میشود.
شرکت اوج لیفت با ارائه انواع مختلفی ازسیستم های آسانسور از جمله سیستم گیربکس، گیرلس، هیدرولیک و روملس، آماده ارائه خدمات به مشتریان میباشد. برای اطلاعات بیشتر و دریافت قیمت‌ها، می‌توانید با شماره 0513103 تماس بگیرید.
در ادامه بیشتر بخوانید:
| حداکثر ظرفیت | 450kg |
|---|---|
| حداکثر ارتفاع | 30 |
| حداکثر سرعت | 1.6 |
| موتورخانه | پشت بام دارد |
| نوع درب | تلسکوپی، سانترال |
| ابعاد چاله آسانسور | درب تلسکوپی(150*150) و درب سانترال (180*150) |
| حداکثر مساحت کابین | 1.30 m² |
| ارتفاع چاهک | 150 سانتی متر |
| ارتفاع بالاسری | 3/9 سانتی متر |
| حداکثر ظرفیت | 600kg |
|---|---|
| حداکثر ارتفاع | 30 |
| حداکثر سرعت | 1.6 |
| موتورخانه | پشت بام دارد |
| نوع درب | تلسکوپی، سانترال |
| ابعاد چاله آسانسور | درب تلسکوپی(170*180) و درب سانترال (180*180) |
| حداکثر مساحت کابین | 1.66 m² |
| ارتفاع چاهک | 150 سانتی متر |
| ارتفاع بالاسری | 3/9 سانتی متر |
| حداکثر ظرفیت | 750kg |
|---|---|
| حداکثر ارتفاع | 30 |
| حداکثر سرعت | 1.6 |
| موتورخانه | پشت بام دارد |
| نوع درب | تلسکوپی، سانترال |
| ابعاد چاله آسانسور | درب تلسکوپی(170*200) و درب سانترال (210*170) |
| حداکثر مساحت کابین | 2.00 m² |
| ارتفاع چاهک | 150 سانتی متر |
| ارتفاع بالاسری | 3/9 سانتی متر |
| حداکثر ظرفیت | 975kg |
|---|---|
| حداکثر ارتفاع | 30 |
| حداکثر سرعت | 1.6 |
| موتورخانه | پشت بام دارد |
| نوع درب | تلسکوپی، سانترال |
| ابعاد چاله آسانسور | درب تلسکوپی(170*250) و درب سانترال (210*250) |
| حداکثر مساحت کابین | 2.40 m² |
| ارتفاع چاهک | 150 سانتی متر |
| ارتفاع بالاسری | 3/9 سانتی متر |
سوالات متداول
آسانسور گیربکس چگونه عمل میکند؟
آسانسور گیربکس (gearbox elevator) در واقع به آسانسوری گفته میشود که نیروی محرکه ورودی از الکتروموتور به قرقره کششی از طریق یک چرخ دنده باشد.
مزیت اسانسور گیربکس چیست؟
مزیت اصلی آسانسور گیربکس، نصب آسان، هزینه نگهداری پایین و قیمت مناسب (در مقایسه با آسانسور هیدرولیک و آسانسور گیرلس می باشد)
کاربرد آسانسور گیربکس در کجاست؟
قبل از پیدایش نسل جدید آسانسور ها با موتور گیرلس،از آسانسور گیربکس در همه پروژه ها اعم از ساختمانی، تجاری و اداری استفاده میشد. در حال حاضر از موتور گیربکس بیشتر در پروژه های مسکونی با ظرفیت 6 و 8 نفره، آسانسور های سد و آسانسور های برج کارخانه سیمان استفاده میشود.
