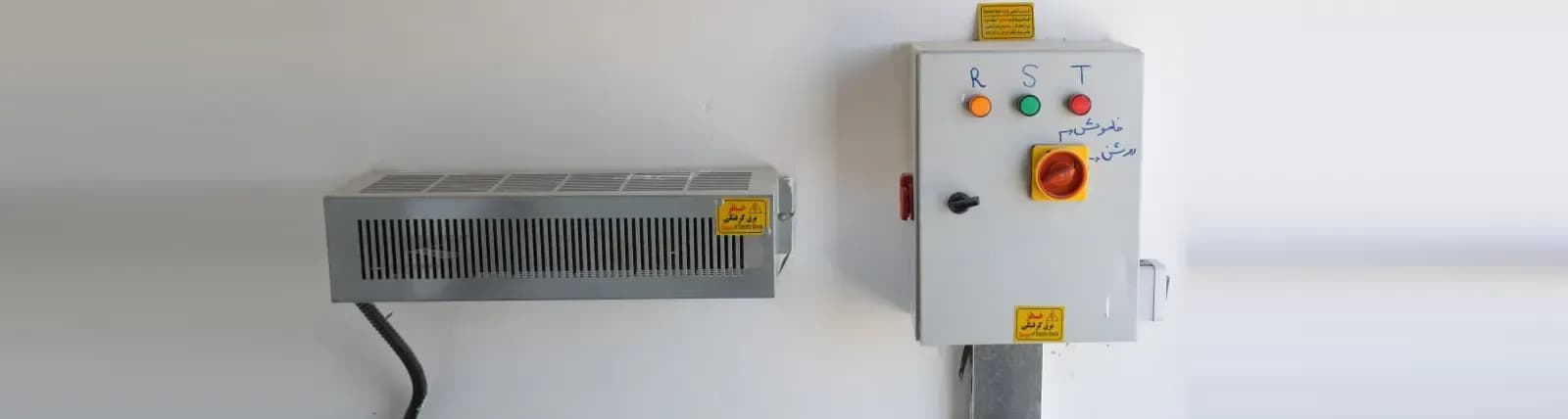

جعبه سه فاز آسانسور در آخرین مرحله و در موتورخانه آسانسور نصب می‌شود. اما وظیفه تامین برق کل قطعات آسانسور در موتورخانه و تجهیزات داخلی کابین را به عهده دارد. اگر وظیفه تامین برق آسانسور توسط تابلو سه فاز آسانسور به خوبی انجام نشود، آسانسور از کار می‌افتد. سه فاز بودن این تابلو جهت ایمنی بیشتر آسانسور است.
البته تابلو برق آسانسور می‌تواند تک فاز هم باشد که به آن اصطلاحا آسانسور تک فاز هم می‌گویند. این آسانسورها حتی در زمان قطعی برق هم کار می‌کنند. اما بیشتر برای آسانسورهای خانگی مورد استفاده هستند.

مکانیزم تابلو سه فاز آسانسور

تابلو سه فاز آسانسور برق موردنیاز در بخش موتور و تابلوی کنترل، چاله و چاهک، اتاقک و موتورخانه آسانسور را تامین کند. برای نصب این تابلو باید برق کشی و راه اندازی اولیه آسانسور صورت بپذیرد. این تابلو را می‌توان در نزدیکی درب موتورخانه با استفاده از 4 پیچ و رول پلاک در ارتفاع 120 تا 140 سانتی متری از کف نصب می‌شود. این تابلو را همچنین می‌توان در تابلو فرمان آسانسور هم نصب کرد.
برق سیستم آسانسور به وسیله یک کابل 5 رشته از کنتور عمومی‌تامین می‌شود که نمره آن به توان موتور، راندمان موتور، ظرفیت آسانسور و سایر پارامترهای دیگر مربوط می‌شود.

اجزای جعبه سه فاز آسانسور

بخشی از اجزای داخلی این تابلو شینه نول و ارت و ترمینال‌های سه فاز است. جعبه سه فاز آسانسور از اجزای توزیع برق سه فاز و یک فاز زیر تشکیل شده اند:

•  کلیدهای روشنایی چاهک و کابین

• کلید هواکش و روشنایی موتورخانه

•  کانال و سیم

• فیوز سه فاز و تک فاز

• ترمینال‌های خروجی و ورودی

• ترموستات

•  پریز

• کلید گردان

•  سه فیوز 25 و 50 آمپری (با توجه به نوع کاربری و ظرفیت آسانسور)

•  سه عدد لامپ سیگنال

• پیچ ارت

  تفاوت آسانسور تک فاز و سه فاز

  در جدول زیر می‌توانید تفاوت تابلو برق سه فاز با تابلو برق تک فاز را بررسی کنید:

البته باید دقت کنید که در مواردی امکان استفاده از تابلو برق تک فاز وجود ندارد و حتما باید شرایط را برای نصب تابلو برق سه فاز آسانسور فراهم کرد.

قیمت جعبه سه فاز آسانسور

وابسته به نوع قطعات و کیفیت قطعات داخلی به کار رفته در تابلو برق قیمت آن می‌تواند متغییر باشد. تشخیص نوع و کیفیت قطعات موردنیاز با یک فرد متخصص است. بنابراین، کارشناسان و متخصصان نصب تابلو برق آسانسور بعد از بازدید از پروژه شما، می‌توانند با توجه به الزامات دستگاه شما یک تابلو برق مناسب را تهیه کنند.

نصب تابلو سه فاز:

همانطور که گفته شد جعبه سه فاز از قطعات مهم آسانسور است که در مرحله پایانی نصب مورد استفاده قرار می‌گیرد. تجهیز این تابلو و نصب آن نیاز به دانش فنی و تخصصی دارد که برای این کار حتما از یک متخصص نصب انواع آسانسور کمک بگیرید. برای نصب ایمن تابلو سه فاز آسانسور، شرکت اوج لیفت از متخصصان فنی و متبحر آسانسور کمک می‌گیرد و با ارائه خدمات سرویس و نگهداری به شما این اطمینان را می‌دهد که آسانسور شما عملکرد خوب و ایمنی داشته باشد.
