در زمانی که اتاقک موتورخانه پشت بام در آسانسور روملس معمولی حذف گردد و تمامیسیستم موتور و سیستم کنترل آسانسور در چاه آسانسور و در اورهد (بالاسری) چاه آسانسور نصب شود به این سیستم آسانسور (Machine room less) یا بدون موتورخانه روملس یا MRL میگوییم. همین موضوع باعث اشغال کمترین فضای ممکن در ساختمان میشود. از این نوع سیستم آسانسوری بیشتر در ساختمانهایی که فضای کافی برای ساخت موتورخانه ندارند استفاده میشود. در این آسانسورها معمولا از موتورهای بدون گیربکس (=گیرلس) استفاده میشود.
استفاده از سیستمهای آسانسوری روملس کمک زیادی به صرفه جویی در هزینهها میکند، چرا که نیازی به ساخت و در نظر گرفتن فضایی به عنوان موتورخانه وجود ندارد.
همانند سایر انواع آسانسورها، آسانسورهای روملس هم در ظرفیتهای متعدد با مشخصات فنی متمایز ساخته و استفاده میشود که در اینجا به بررسی مشخصات آسانسور روملس 8 نفره میپردازیم.
آسانسورهای روملس 8 نفره دارای قطعاتی هستند که وجود آنها برای عملکرد صحیح آسانسور حیاتی هستند. برای نصب آسانسور روملس 8 نفره باید از قطعات با مشخصات خاصی استفاده کرد. برخی از این قطعات مهم آسانسورهای روملس را با هم بررسی میکنیم:
موتور آسانسورهای روملس یکی از اصلی ترین تجهیزات در سیستم آسانسوری روملس با ظرفیتهای متنوع هستند. در سیستمهای روملس از موتورهای گیرلس استفاده میشود چرا که به دلیل حجم و وزن کمتر قابل جاگیری در چاه آسانسور یا قسمت اورهد هستند. این موتورها صدای کمتری تولید میکنند و انرژی بیشتری تولید میکنند. البته میزان صدای این نوع موتورها به برند و مدل موتور هم مربوط میشود.
موتورهای گیرلس سنگرون(Synchronous) در سیستمهای آسانسوری روملس استفاده میشود. این موتورها نیاز کمتری به تعمیر و نگهداری دارند و ضربههای مکانیکی و اصطکاک را کاهش میدهند.
موتور گیرلس سنگرون یا Gearless Synchronous Motor برای انتقال حرکت از موتور به طبقه بندی آسانسور از یک مغناطیس دائمیو یک سیم بکسل استفاده میکند. این موتورها یک روتور کوچک با مغناطیس دائمیدارد. جریانهای الکتریکی در حال تغییر باعث بوجود آمدن قطبهای مغناطیسی در استاتور موتور میشود. با تغییر جریان الکتریکی استاتور، میدان مغناطیسی تغییر میکند و نیروی الکترومغناطیسی بین روتور و استاتور بوجود میآید که در نتیجه باعث ایجاد حرکت در آسانسورمیشود.
این موتورها به دلیل داشتن قدرت و سرعت بالا برای به کارگیری در آسانسورهای پر سرعت با ارتفاع و تعداد توقف بالا مناسب هستند.
موتورهای روملس دارای اجزای متنوعی از جمله شفت، یاتاقان، روتور و مگنت، محافظ خروج سیم بکسل، براکت، ورقه استاتور به همراه سیم پیچی، جعبه ترمینال بدنه موتور، فلکه کششی و سایر موارد هستند.
برای این که در مورد انواع موتورهای گیرلس بیشتر بدانید، پیشنهاد میشود مطلب موتور آسانسور روملس را بررسی کنید.
انتخاب موتور آسانسور روملس 8 نفره را به عهده کارشناس آسانسور بگذارید. به صورت کلی برای آسانسورهای روملس 8 نفره از موتور گیرلس توان 4.2 تا 6.8 کیلووات ، با مشخصات زیر استفاده میشود:
توان 4.2 کیلووات | سرعت 1 متر بر ثانیه |
توان 6.8 کیلووات | سرعت 1.6 متر بر ثانیه |
برندهای موتور گیرلس آسانسور 8 نفره که در حال حاضر در بازار موجود و قابل تامین هستند عبارت است از :
زیلابگ آلمان
موتور Kone
ویتور چین
متروپلاست ترکیه
موتودرایو چین
مونودرایو چین
مونتاناری ایتالیا
ساسی ایتالیا
سیکور ایتالیا
سیتور چین
بلولایت چین
ریل آسانسور 8 نفره اجزای فلزی هستند که مقطعT شکل دارند و برای هدایت کابین یا وزنه تعادل از آن استفاده میشود. از آنجایی که ریل آسانسور نقشی در امنیت و عملکرد کلی آسانسور دارد بنابراین، باید از جنس فلز محکم یا فولاد ساخته شود.
ریلهای آسانسور در انواع T5، T9، T16، T27وجود دارند. ارتفاع ساختمان، ظرفیت آسانسور و تعداد توقفهای آن و سرعت آسانسور بر انتخاب نوع ریل تاثیر میگذارند.
برای حرکت نرم تر و بهتر آسانسور روملس 8 نفره با تعداد توقف 4 الی 8 طبقه بهتر است که از ریل آسانسور T9-T16 استفاده شود. برای قاب وزنه از ریل تی9 و برای حرکت کابین از ریل تی16 در آسانسور روملس 8 نفره استفاده میشود.
همچنین پیشنهاد میشود در آسانسور روملس با سرعت 1.6 متر برثانیه با تعداد 9 طبقه (به بالا) بهتر است برای کابین آسانسور ریل با سطح مقطعT89 یا T90 استفاده کنیم.
دربهای آسانسور 8 نفره از اهمیت زیادی برخوردار است. دربهای آسانسور باید به طور صحیح باز و بسته شوند و در هنگام ورود و خروج مسافران به درون کابین به خوبی عمل کنند. معمولا دربهای آسانسور سنسورهای ایمنی دارند که با تشخیص موانع از بسته شدن ناگهانی درب جلوگیری میکند.
معمولا موتورهای روملس میتوانند قدرت کافی را برای باز و بسته کردن سریع و کارآمد دربهای آسانسور را فراهم کنند و عموما این موضوع در سیستمهای روملس دغدغه مهمیبه شمار نمیرود.
دربهای آسانسور از جهت نوع استفاده (درب طبقه و کابین)، جهت باز شدن و جنس در دسته بندیهای متنوعی قرار میگیرند که به تفصیل در مقاله "معرفی انواع درب آسانسور" شرح داده ایم.
برای نصب و طراحی درب آسانسور از افراد متخصص و باتجربه کمک گرفت. در غیر این صورت، خرابیهای زیادی پیش میآید و خسارتهای جانی و مالی فراوانی برای مسافران آن بوجود میآید.
اندازه چاله برای انتخاب درب کابین آسانسور 8 نفره روملس بسیار اهمیت دارد. برای نصب درب آسانسور روملس 8 نفره باید ابعاد چاه زیر را در نظر داشت:
ابعاد چاه آسانسور برای درب آسانسور روملس 8 نفره | |
درب تلسکوپی با بازشو عرض 80 cm | (180*170) |
درب سانترال با بازشو عرض 80 cm | (180*180) |
بعد از نصب چهارچوب دربها میتوان ابعاد دربها را مشخص کرد
کابین آسانسور روملس معمولا از اجزای متنوعی شامل نورپردازی درون کابین، موارد کنترلی و ایمنی، دیوارهها، دستگیره، سقف و کف و موارد تزئیناتی دیگری هستند که با توجه به ساختار آسانسور و ساختمان از نظر امکانات و جلوه بصری میتواند متفاوت باشد.
کابین آسانسورهای روملس باید از نظر طراحی و نصب با استانداردهای ایمنی و نیاز مسافر سازگاری داشته باشد. این سیستمهای آسانسوری قدرت و سرعت لازم برای انتقال کابین به طبقات مختلف را فراهم میکند و عموما کابینهای مدرن و با کیفیتی را در این سیستمهای آسانسوری استفاده میکنند.
برای اجرای یک کابین آسانسور 8 نفره چاله آسانسور حداقل دارای عرض 180 و عمق 200 باشد. این مقادیر بر اساس ابعاد کابین و نیازهای ساختمان مشخص میشود. همچنین برای نصب مکانیزمهای موردنیاز از جمله موتور گیرلس و سیستم کنترل در چاله باید ارتفاع مناسبی (بین250 تا 350 سانتیمتر) در نظر گرفت.
یک کابین آسانسور 8 نفره میتواند تا 600 کیلوگرم مسافر و بار را جابجا کند و در حداقل مساحت 1.45 متر مربع و حداکثر مساحت 66/1 متر مربع ساخته میشود.
کابینهای آسانسور بر اساس جنس، نوع درب، و نوع کاربری طبقه بندی میشوند که به تفصیل در مقاله "کابین آسانسور" شرح داده ایم.
عوامل زیادی در تعیین قیمت آسانسور دخیل هستند. بنابراین، نمیتوان برای سیستمهای آسانسوری روملس 8 نفره و ظرفیتهای دیگر قیمت مشخصی اعلام کرد. قیمت آسانسور بر اساس متغییرهای زیر تعیین میشود:
کیفیت و برند قطعات استفاده شده
نوع آسانسور
ارتفاع ساختمان
تعداد توقف
ظرفیت بار
نوع ساختمان
الزامات خاص پروژه
نوسانات بازار ارز
برند قطعات آسانسور
هنگام استعلام قیمت برای پروژه آسانسوری خود حتما با یک شرکت آسانسور متخصص و معتبر در تماس باشید.
قیمت آسانسور روملس 8 نفره از 450 میلیون تومان شروع میشود و با توجه به فاکتورهای گفته شده در بالا، این رقم ممکن است متغییر باشد. بنابراین، برای استعلام قیمت آسانسور روملس 8 نفره بهتر است با کارشناسان فروش اوج لیفت تماس بگیرید.
برای خرید آسانسور روملس 8 نفره و تهیه پک کامل آسانسور 8 نفره بهتر است با یک شرکت آسانسور معتبر مانند اوج لیفت در تماس باشید. اوج لیفت سابقه و تخصص طولانی مدتی در زمینه نصب انواع آسانسور جهت کاربریهای مختلف دارد و در زمینه سرویس و نگهداری آسانسور و پله برقی نیز فعالیت میکند. برای بهره مندی از خدمات مشاوره آسانسور به راحتی میتوانید با شماره 0513103 تماس بگیرید و با کارشناسان فنی ما هماهنگیهای لازم جهت بازدید از پروژه تان را انجام دهید.
مشخصات
حداکثر ظرفیت | 600kg |
---|---|
حداکثر ارتفاع | 30 |
حداکثر سرعت | 1.6 |
موتورخانه | پشت بام ندارد |
نوع درب | تلسکوپی، سانترال |
ابعاد چاله آسانسور | درب تلسکوپی(170*180) و درب سانترال (180*180) |
حداکثر مساحت کابین | 1.66 m² |
ارتفاع چاهک | 150 |
ارتفاع بالاسری | 440 |
قطعات بکار رفته در این آسانسور
موتور آسانسور روملس باید از نوع موتور گیرلس باشد. زیرا این نوع موتور حجم کوچکتری در مقایسه با نوع گیربکس دارد.

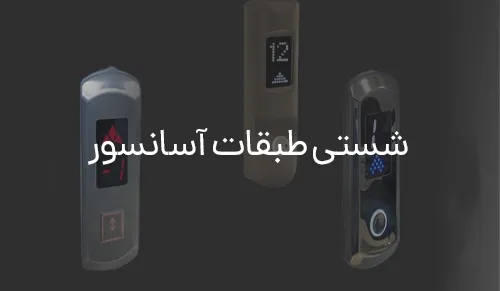

شستی های طبقات آسانسور یا کلید های احضار آسانسور در نزدکترین قسمت به درب های کابین در دسترس و دید افراد نصب و استفاده می شوند.
اجرای سیستم آسانسور گیرلس به صورت بدون موتورخانه، آسانسور روملس نام دارد. موتور گیرلس حجم و وزن کمتری نسبت به موتور گیربکس دارد .
کابین آسانسور اتاقکی است که مسافران یا بار را در طول سفر آسانسور در خود جای میدهد. مسافران برای انتقال و جابجایی بین طبقات به درون این اتاقک وارد میشوند.
درب آسانسور، علاوه بر جنبه تزیینی از نظر ایمنی حائز اهمیت است. در این مقاله با چند مدل درب آسانسور آشنا می شویم

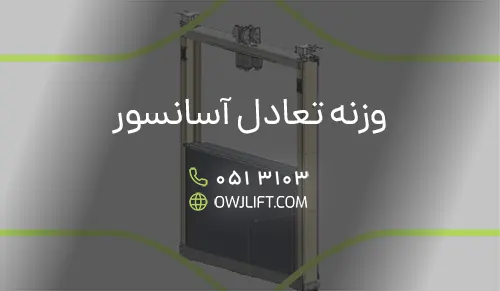

وظیفه وزنه تعادل ایجاد تعادل در آسانسور است تا به راحتی بتوان کابین را به سمت بالا و پایین حرکت داد.

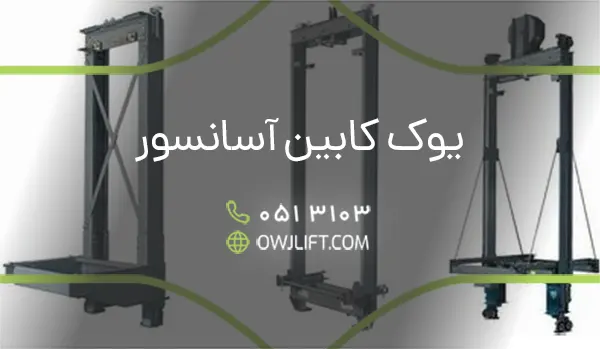

یوک کابین آسانسور از جنس استیل یا فولاد ساخته شده است و وظیقه انتقال بار کابین اعم از مسافرین و بار به سیم بکسلها را بر عهده دارد.

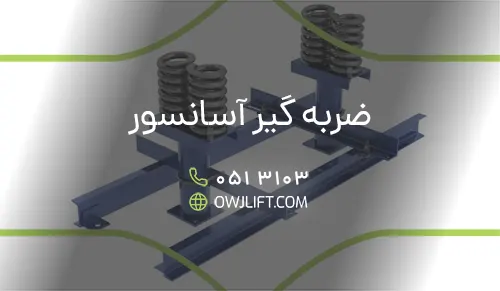

ضربه گیر آسانسور بخشی از سیستم ترمز ایمنی است که انواع متفاوتی دارد و از ضربه و لرزش ها جلوگیری می کند.

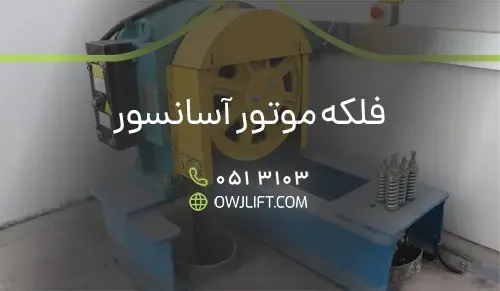

فلکه موتور آسانسور در بالاترین قسمت ساختمان یا شافت آسانسور نصب می شود و اصلی ترین قسمت موتور است.

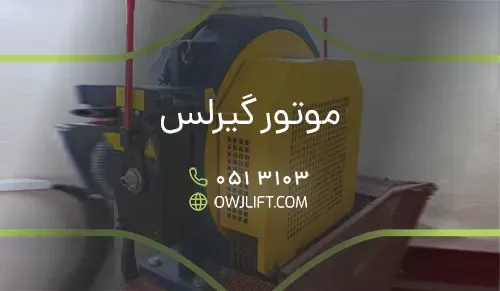

موتورهای گیرلس در آسانسورها و پله برقی ها عموما با سرعت و قدرت بالا به عبارتی موتور بدون دندانه یک موتور الکتریکی است که نیاز به گیربکس برای انتقال نیرو ندارد.عمل می کنند، همچنین صدا و لرزش کمتری دارند.
سیستم فشار مثبت آسانسور با بهره گیری از فن فشار مثبت، یکی از روش های موثر در کنترل دود، هنگام آتش سوزی است که در این مقاله به آن پرداخته شده است.

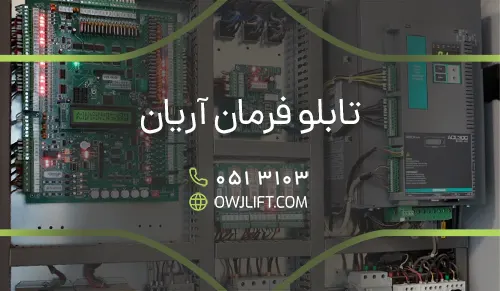

تابلون فرمان آریان بزرگترین تولید کنند تابلو فرمان میکروسسوری در ایران است که محصولاتی گوناگون و مدرن برای آسانسورها وارد بازار می کند.
